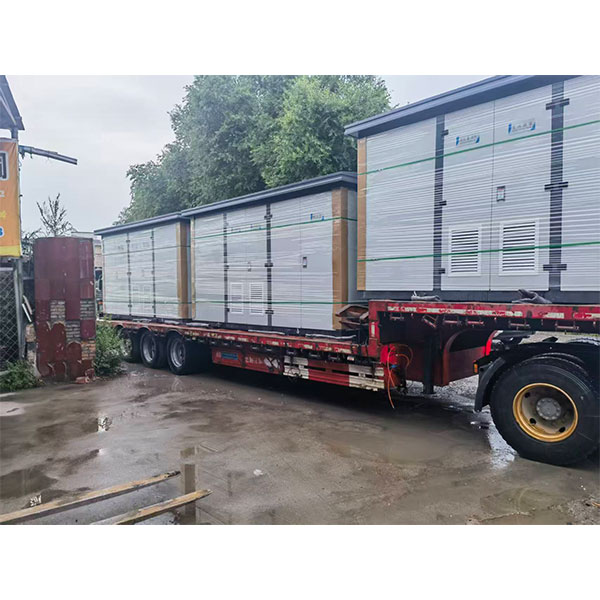

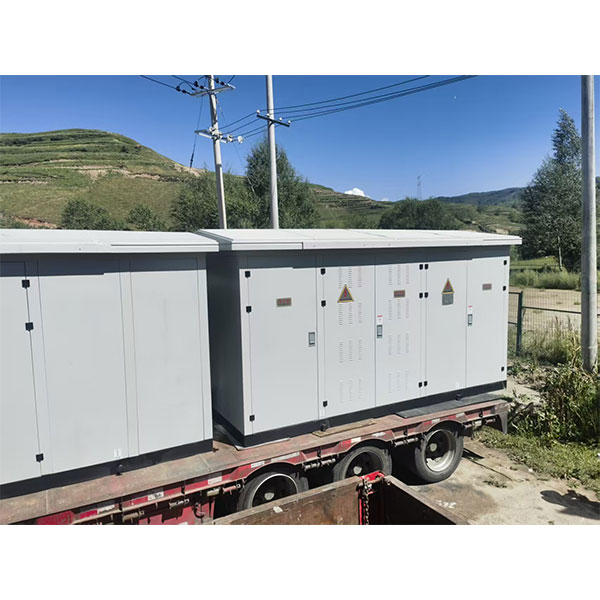

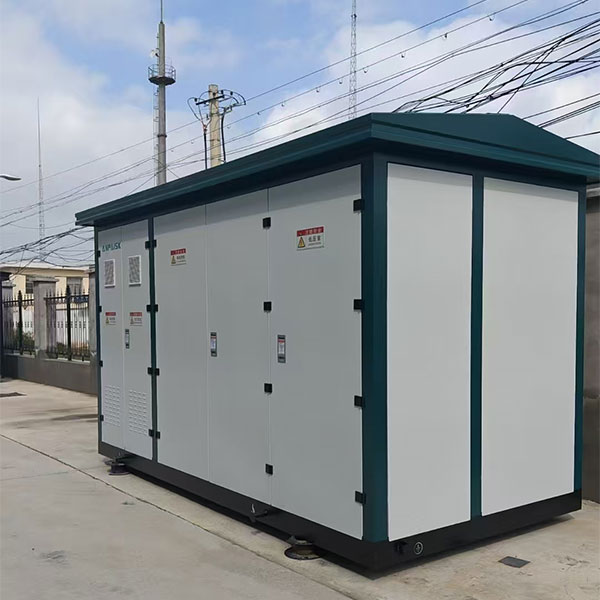

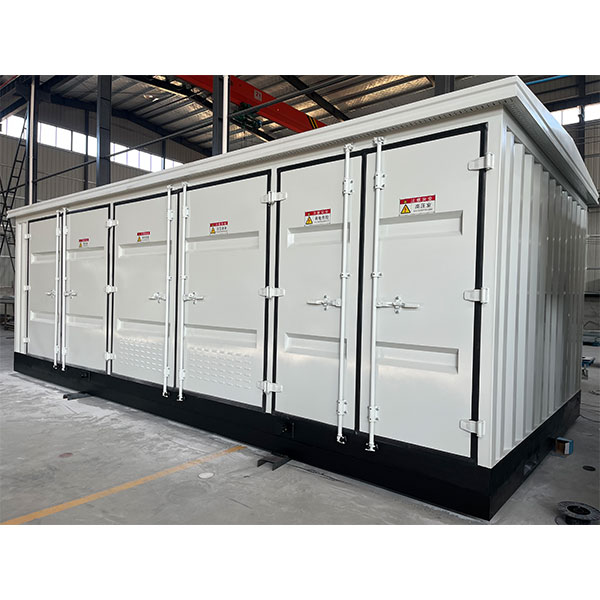

Комплектная трансформаторная подстанция европейского типа
Комплектная трансформаторная подстанция киоскового типа представляет собой комплектное устройство, в котором высоковольтное распределительное устройство, распределительный трансформатор, низковольтное распределительное устройство, оборудование учета электроэнергии, устройство компенсации реактивной мощности и другие компоненты заводского изготовления собраны в одном или нескольких защитных корпусах в соответствии с определенной схемой соединений.
Описание
маркер
Описание продукта
Комплектная трансформаторная подстанция киоскового типа представляет собой комплектное устройство, в котором высоковольтное распределительное устройство, распределительный трансформатор, низковольтное распределительное устройство, оборудование учета электроэнергии, устройство компенсации реактивной мощности и другие компоненты заводского изготовления собраны в одном или нескольких защитных корпусах в соответствии с определенной схемой соединений.
Она обеспечивает полную цепь распределения электроэнергии от высоковольтной сети до конечного потребителя, позволяя преобразовывать высокое напряжение 10 кВ или 35 кВ в низкое напряжение 380 В или 220 В, непосредственно используемое потребителем, с одновременным выполнением всех функций распределения, защиты и учета электроэнергии.
Основная конструкция
Стандартная комплектная трансформаторная подстанция обычно имеет модульную функциональную компоновку и состоит из четырех основных частей: корпуса, высоковольтного отсека, трансформаторного отсека и низковольтного отсека. Наиболее распространены вертикальная трехсекционная компоновка и треугольная компоновка.
Основная классификация
По техническому происхождению и конструктивным особенностям комплектные трансформаторные подстанции делятся на два основных типа: европейского типа и американского типа. Кроме того, существует классификация по типу изоляции.
1. Комплектная трансформаторная подстанция европейского типа (комбинированная подстанция)
Это наиболее широко распространенный в Китае тип подстанций, созданный на основе европейских технических стандартов.
◆ Конструктивные особенности: высоковольтный отсек, трансформаторный отсек и низковольтный отсек изолированы друг от друга, подобно тому, как три независимых устройства размещены в одном общем корпусе.
◆ Компоновка: как правило, вертикальная трехсекционная или треугольная, с сохранением оперативного пространства внутри.
◆ Преимущества: полная функциональность, гибкая конфигурация, удобное техническое обслуживание, высокая расширяемость.
◆ Области применения: городские жилые комплексы, промышленные парки и другие объекты с высокими требованиями к функциональности.
2. Комплектная трансформаторная подстанция американского типа (компактная подстанция)
Создана на основе американских технических стандартов и представляет собой высокоинтегрированное компактное устройство.
◆ Конструктивные особенности: высоковольтный выключатель нагрузки, предохранители и другие элементы размещены непосредственно в баке трансформатора и находятся в общем масляном объеме с трансформатором.
◆ Габариты: очень компактные, составляют примерно 1/3 от объема подстанции европейского типа той же мощности.
◆ Преимущества: компактная конструкция, минимальная занимаемая площадь, полностью герметичное исполнение, необслуживаемая.
◆ Особенности: применение кабельных вводов локтевого типа позволяет выполнять подключение и отключение под нагрузкой, монтаж чрезвычайно удобен.
◆ Области применения: стесненные условия городской застройки, реконструкция сельских электрических сетей и другие объекты, где критична занимаемая площадь.
3. Классификация по типу изоляции
◆ Газоизолированное закрытое исполнение: применяется элегазовая изоляция, конструкция компактная, не подвержена влиянию окружающей среды, подходит для подстанций класса 35 кВ.
◆ Исполнение с воздушно-изолированными распределительными устройствами: традиционная воздушная изоляция, низкая стоимость, подходит для стандартных распределительных сетей класса 10 кВ.
◆ Исполнение со сборными коммутационными элементами: простая конструкция, низкая стоимость, часто применяется в качестве оконечного устройства малой мощности в сельских распределительных сетях.
